ＱＲＰ電力計

2013年1月3日掲載

（１）フジソクの電力計

オークションで見つけ、便利に使っていたが、2012年9月23日に壊してしまった。アンテナ切り替えスイッチの操作を誤り、200Ｗをかけてしまい、一発でout。顛末はFacebookへ！　もう一度手にしたい品です。

フジソクの電力計。熱電対タイプで、1.5Ｗ、0.5Ｗの切り替え式。最小メモリは25ｍＷ。下記の名盤のようにＵＨＦ帯用なので、コネクタはＮ型。


　
Click the picture to enlarge

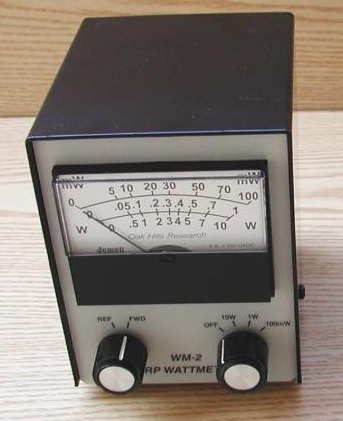

（２）つぶれてしまったものをくよくよ悔やんでも仕方ないので、代わりに買ったのはこれ

QRP Wattmeter Photo

よい子はキットを買ってせっせと作りましょう；　いけないおじさん達は170ドルだして、さっさと購入すればＯＫです。

最小目盛り５ｍＷなので、誤差（の仕様）はともかく、アマチュアの世界なら外向きに　「５ｍＷ」 だ　と表明して問題無いだろう、自分の世界なんだから、この機械に基づいて　１ｍＷ　と表明してもＯＫだろう（私はＱＳＯ中に１ｍＷと表明したことが一回だけある）と思います。。。


　

Birdと比較しているこんなページもありますね。
http://www.youtube.com/watch?v=lbA-UH4T174&NR=1

　

（３）ＦＣＺの電力計キット

簡単な構成ながら、なかなか評判はよいようです。何よりちっちゃくて使いやすそう。

　　http://www.fcz-lab.com/index.html
　　http://www.fcz-lab.com/t-205.html
　　http://www.asahi-net.or.jp/~yw7y-zs/SWRPWR.html

などなど、ホームページを探せばいっぱいある。

（４）ＳＣＡＦフィルタでもお世話になったＪＡ３ＤＥＷさんのリニアライザ付きの電力計

http://www.ddd.eek.jp/ddd/53-rf-qrp-watt-meter/index.htm

（５）完全自作のページ

耐電力を欲張らなければ、終端型は簡単に作れます。検索すれば自作品がいっぱい出てきます。

http://homepage3.nifty.com/jg2ivo/ham/test/0006_qrppowr2/index.htm
http://www.icom.co.jp/beacon/kousaku/000829.html：　アイコムのこのページのはおもしろそう。
pictures/dumy.html：　これは私のページ。必ずしもQRPではないけれど。。。

いずれにしても、自作した場合は目盛りの校正が面倒。と言われるが（私もそう思うが）、冷静に考えてみると、購入するとしてもフルスケールの±10％とかいうのが製品一般の仕様だから（実力は仕様よりだいぶ上というのが一般的ではある）、私がやったような整流型なら、このくらいの精度は商用周波数の可変電源（要するにスライダック）を使った簡易な校正でも達成できそう、と思います。
