 ４０１のブラッシュアップ

いまさら４０１なんかをブラッシュアップして何になるんだとおっしゃる方もおいででしょうが、、、

確かに、歴史的な機械ですから動態保存するだけでも結構手間がかかります。それをブラッシュアップするのは、 ひとえに実用機として使うため　です。この目的が正しいかどうかは人それぞれの判断基準によると思いますが、下記するように、６ＫＤ６が２本入った機械は２００Ｗ以上の出力が得られますので、少し改造してＷＡＲＣバンド専用機などとして使うことを目標にすると大変ＦＢであることは事実です。しかも、安価です。

オプション類の取り付けは、当面説明書にまかせるとして、このページでは以上のようなことを目的とした積極的な改造を扱うことにします。

実用的な観点から、いくつかの改造が考えられます。

（１）１０Ｍの追加

（２）１．９Ｍの追加

（３）２４Ｍの追加

（４）ＡＭモードの追加

その他、性能面からいろいろ

（５）ＲＦゲインつまみを、本当にＲＦゲインのみの制御にする

（６）２８Ｍプリアンプ

（７）パワーコントロール

（８）ＣＷのサイドトーンの音量調整ができるようにする

（９）ＶＦＯまわり

（10）フィルタの交換

格好を良くすると言うのもありますね。こちらの最後にちょっとヒントを。

６ＫＤ６　２本の機械は２００Ｗ機（実質２５０Ｗ以上出る場合が多い）ですから、（１）（２）（３）の改造は極めて有益です。ＡＵＸバンドもちゃんと用意されており、問題ありません。ＣＷフィルタは必要になります。

ＳＳＢ用フィルタ（左）、ＣＷフィルタ（右）。いずれも３１シリーズだから最終モデルです。こういったものは貴重です。

また、（５）は７Ｍなど、ざわざわしたバンドで使おうという場合に有用です。何をするにしても、パネルに変な穴を開けたりしないことは最低の条件です。

（１）１０Ｍの追加

ＪＪＹのバンドを利用して、１０Ｍ運用が行えるようにします。
＜必要な部品＞

· コイル１本

１０Ｍの追加は簡単です。そもそも何もしなくとも、受信はできます。ＪＪＹバンドを使います。
送信できるようにするためには、送信のドライブ段用のコイルを一本追加すればＯＫ。この追加とわずか１０カ所ほどの半田付けだけで、ＱＲＶできるようになります。

問題はコイルの調達だけだと思います。こちらで大体の目安をつけて下さい。難しいことは言わず、適当なボビンに適当に巻けばＯＫですハイ。
ファイナルのタップは、１４Ｍと７Ｍの間からとればＯＫです。これも目くじらをたてるほどのことはありません。半田付けが難しければ、１４Ｍ用のタップをそのまま使えばＯＫ。それなりに動作します。

（２）１．９Ｍの追加

バンドスイッチにＡＵＸがありますから、そこを利用して１．９Ｍを増設します。
＜必要な部品＞

· 局発用の水晶

· 発振調整用のトリマ

· コイル３本

· ファイナル同調用の高耐圧コンデンサ

· 同じく、大電流用のコンデンサ

· 同調用のコンデンサもろもろ

10Ｍの追加ができれば、これも何と言うことはありません。水晶はアルト電子さんとかにお願いして作ってもらえばＯＫ。

（３）２４Ｍの追加

アメリカから逆輸入した４００／４０１には必ずと言っていいほどＣＢバンドがつけられています。もちろん送信もＯＫです。そこで、このコイルを利用して２４Ｍに出られるようにします。
＜必要な部品＞

· 局発用の水晶

局発さえ出れば、コイルはもとのＣＢ用のものがそのまま使えます。ＦＢです。水晶は、やはりアルト電子さんとかに頼めば一発です。

（４）ＡＭモードの追加

昔は、必要性の如何にかかわらずＡＭを追加して特徴を出そうとか思ったものですが、実際必要性はほぼ皆無。回路的には方法は色々あります。一番簡単なのは、7360のバランスを崩すこと。受信もさほど面倒ではありません。
むしろ面倒なのは、モード切替スイッチをどうするか、という現実的なことだと思います。

どうしても必要ならば、最終版のＦＴｄｘ４０１か、アメリカ版ＦＴ４０１Ｂを利用するのが得策です。

（５）ＲＦゲインつまみを、本当にＲＦゲインのみの制御にする

４０１のＲＦゲインつまみは、ＲＦゲインとＩＦゲインを同時にコントロールするようになっています。これはこれで良いと思いますが、ノイズブランカのざわつきを抑えるため　とか、夜間７Ｍなどでゲインを絞ってざわつきがおさまるようにしようとすると、音がとても小さくなってしまうと言った問題を生ずることがあります。これはＩＦアンプのゲインがＲＦゲインつまみでは変化しないようにすることで解決します。

（６）ハイバンドのプリアンプ

昔からよく言われていました。特に28Ｍにアンプを入れると効果が高いようです。

（７）パワーコントロール／（８）ＣＷのサイドトーンの音量調整ができるようにする

ＡＦゲインボリュームは、もともと２軸になっていて、可変抵抗がひとつ遊んでいます。これを使います。
このボリュームは、ＦＴｄｘ４００の時代から　延々と　最終の４０１Ｂまで使用され続けているボリュームです。ＦＴｄｘ４００ではＡＦゲインとＲＦゲインなどに使い分けられていましたが、４０１などの機械では２軸のＶＲのうちひとつを使用せず、都合の良いことにこれが余っているのです。
配線は回路図を眺めれば簡単です。この改造では、２重軸のつまみをいかに用意するかだけがポイントです。ＦＴｄｘ４００のような金属製レバーを作ることもできますし、後期１０１用のプラスチックのレバーをうまく入手する手もあると思います。

（９）ＶＦＯまわり

以上のような電気的なブラッシュアップ以外に、機械的なブラッシュアップが効果的な場所が一カ所あります。ギヤダイヤルです。八重洲のダイヤルは、どうもバックラッシュが大きいと感じます。特に、ＤＸ４０１などのハイパワーのシリーズを７ＭのＣＷで一線で使うと、顕著に感じます。
これには共通の原因があります。ギヤダイヤルには３つのギヤがあり、３本の回転軸に支えられていますが、このうち真ん中のギヤが完全に宙に浮いていて（残りの２つの軸は、それぞれボールベアリングとバリコンにつながっている）、軸受けにわずかなガタがあるのです。このため、回転に応じてこのガタが吸収されるまでのわずかな期間がバックラッシュになるのです（一般にダブルギヤの部分は安定に動作しているようですし、ボールベアリングもバックラッシュはほとんど感じないと思います）。

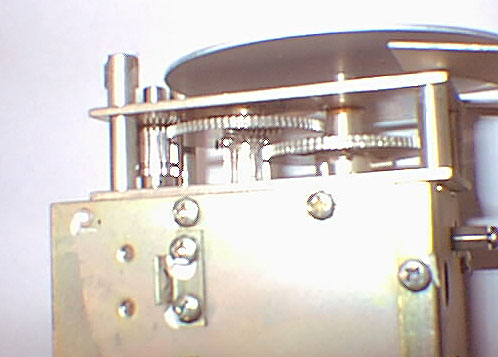

写真左端のギヤはボールベアリングにつながるドライブシャフト。右端の大きなギヤはバリコンにつながっている。真ん中のギヤが、軸受けだけで支えられている。

新品状態でどうだったのか、今となっては知る由もありませんが、このギヤの軸受けの問題に起因するバックラッシュは低減することが可能です。適当なバネを使って、宙に浮いた軸が常に軸受けの一方向に押しつけられるよう、一定のテンションをかけるのです。ホームセンター等で入手できるバネが利用できます。
うまく修繕できればバックラッシュはほとんど感じなくなり、ばっちり動くようになります。

（10）フィルタの交換

貴重なフィルタはそれはそれでとっておくとして、「何となく、、、」といったレベルでも性能を出そうとすると少なくともＸＦ３はダメです。そこで、ありふれたＸＦ３１Ａへ交換することになります。これらの２機種は、ふたさえ開ければそのまま中味の入れ替えで交換が可能です。ＸＦ３は、ビスを４本はずせば底をはずせますので、簡単に中を見ることができます。
１０１のＸＦ３２Ａもそのまま使えます。これは８エレメントなので、大分具合が良くなります。
ＸＦ３１Ａの筐体に３２Ａを入れられればいいのですが、３１Ａは開封が用意ではありません。
